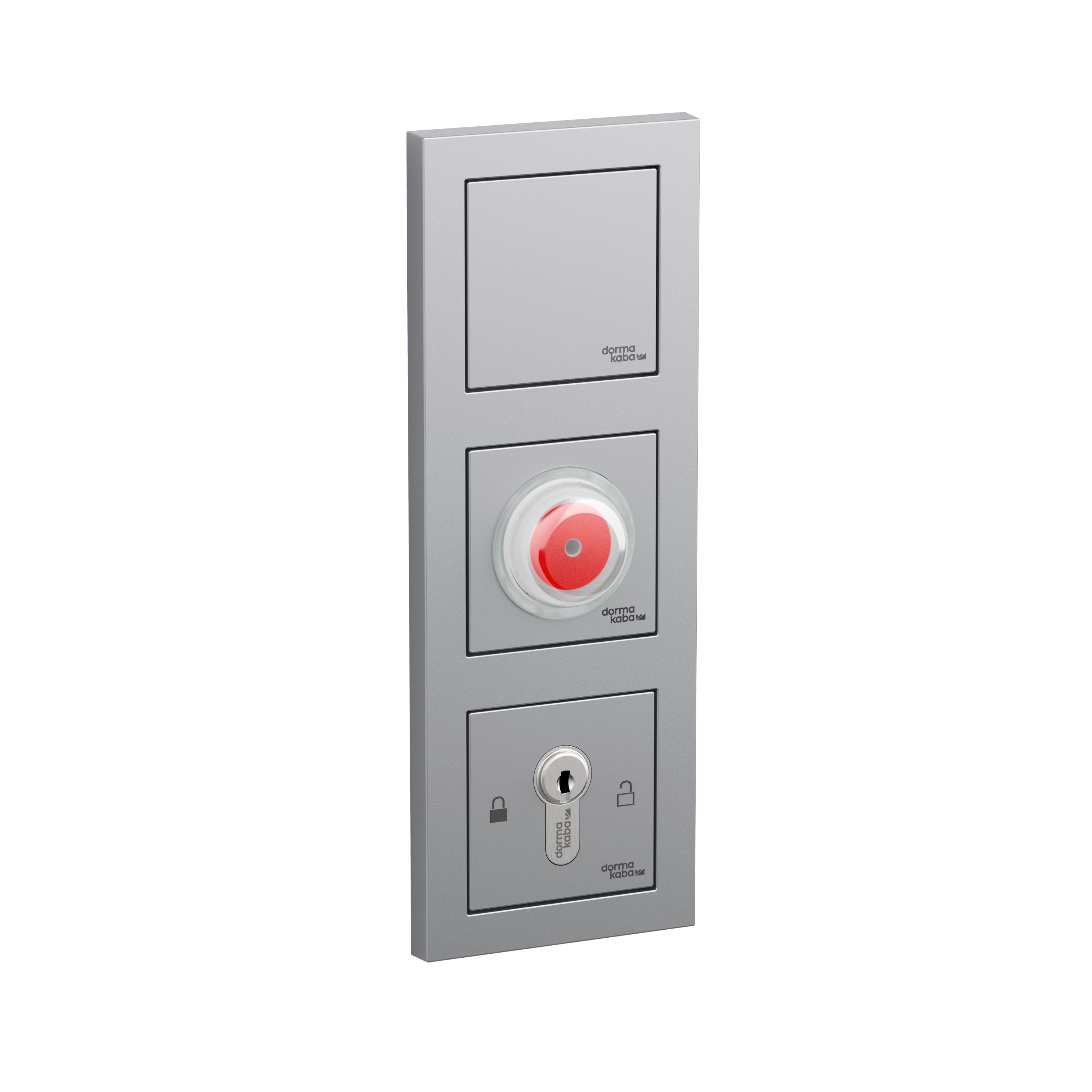

SafeRoute Unterputzterminal SCU-UP

Das **SafeRoute SCU‑UP Unterputzterminal** ist ein hochwertiges Sicherungsterminal der Marke dormakaba, speziell ausgelegt für den normgerechten Einsatz an Türen in Flucht‑ und Rettungswegen. Es erfüllt die relevanten Vorgaben der **EltVTR (Elektrisch Technische Richtlinie für Verriegelungssysteme an Fluchtwegsicherungstüren)** und der europäischen Norm **EN 13637**, die die funktionalen und sicherheitstechnischen Anforderungen an elektrisch gesteuerte Fluchtwegsicherungssysteme definiert.

Das Terminal ist für die Unterputz‑Montage konzipiert und fügt sich dezent in Wände oder Türlaibungen ein, ohne optisch stark hervorzutreten. Trotz kompakter Bauform bietet es alle erforderlichen Funktionen zur sicheren Überwachung und Bedienung von Türen: statusgerechte Anzeige, Alarm‑ und Störungsmeldung, manuelle Freigabe sowie optional zusätzliche Bedienfunktionen über Schlüsselzylinder oder externe Bedienelemente.

Hauptmerkmale des SCU‑UP

• Unterputzinstallation: Dezente Integration in Wand oder Türlaibung für optisch unauffällige Systemlösungen in Objekten mit hohen architektonischen Anforderungen.
• Mehrfarbiger Status‑Leuchtring: Klare visuelle Anzeige des Systemzustands (z. B. Betriebsbereit, Alarm, Störung), erleichtert Prüfungen und Wartung.
• Integrierte Nottaste: Automatisch zwangsöffnend für die manuelle Freigabe im Gefahrenfall – gut erreichbar und einfach zu bedienen.
• Sabotageschutz: Mechanische Sicherung gegen Manipulation und unbefugtes Öffnen des Geräts, erhöht die Sicherheit im Objekt.
• Flexible Bedienoptionen: Anschluss externer Schlüsseltaster oder Berechtigungssysteme möglich, z. B. für Quittierungen oder verriegelungsfreie Zeiten.
• DCW®‑Bus‑Integration: Einfache Vernetzung in dormakaba‑Systemlandschaften über standardisierte Bus‑Technologie.

Einsatzbereiche und Normkonformität

Das SafeRoute SCU‑UP Terminal ist konzipiert für den Einsatz an Türen, die Teil von Flucht‑ und Rettungswegen sind und über eine elektrische Verriegelungs‑ oder Überwachungsfunktion verfügen. Typische Einsatzbereiche umfassen:

• Öffentliche Gebäude und Verwaltungen
• Krankenhäuser, Pflege‑ und Gesundheitseinrichtungen
• Bürogebäude und Verwaltungszentren
• Hotels, Gastronomie und Konferenzzentren
• Schulen, Universitäten und Bildungseinrichtungen
• Industrie‑ und Produktionsstandorte

Die Einhaltung der EltVTR und der Norm EN 13637 garantiert, dass das Terminal sowohl funktional als auch sicherheits‑ und rechtlich konform arbeitet. Durch seine modulare Bauform lässt es sich in verschiedenste Objekt‑ und Türsituationen integrieren, unabhängig davon, ob es sich um Neuinstallation oder Nachrüstung handelt.

Funktion und Bedienung

Die Bedienoberfläche des Terminals ist auf klare, intuitive Nutzung ausgelegt. Der mehrfarbige Status‑Leuchtring zeigt permanent den aktuellen Betriebszustand an, sodass Personal schnell erkennen kann, ob sich die Tür im Normalbetrieb, im Alarmfall oder im Störungsfall befindet. Dieser visuelle Indikator unterstützt Betreiber und Wartungspersonal dabei, Systemzustände schnell zu beurteilen und erforderliche Maßnahmen einzuleiten.

Die integrierte Nottaste ermöglicht im Gefahrenfall eine manuelle Freigabe der Tür, wodurch Fluchtwege zuverlässig geöffnet werden können, ohne zusätzliche Bedienmittel. In Kombination mit optionalen Schlüsseltastern oder Ansteuerungssystemen lässt sich das Terminal in unterschiedliche Zutritts‑ oder Betriebslogiken einbinden, z. B. zur Alarmquittierung oder temporären Entriegelung für autorisiertes Personal.

Installation und technische Daten

Das SCU‑UP Terminal ist speziell für die Unterputzinstallation entwickelt und wird in der Wand‑ oder Türlaibung eingebaut. Die Installation erfolgt über ein standardisiertes Unterputz‑Dosen‑System, was die Montage vereinfacht und gleichzeitig eine saubere Integration gewährleistet.

Technische Merkmale im Überblick:

• Versorgungsspannung: 24 V DC (± 10 %) über DCW‑Bus oder externe Spannungsversorgung
• Betriebstemperatur: –10 °C bis +55 °C
• Luftfeuchtigkeit: bis 93 % relativ, nicht betauend
• Gehäuse: Unterputz‑Einbau mit vandalismusgeschützter Front
• Signalisierung: Mehrfarbiger LED‑Leuchtring zur Statusanzeige
• Schnittstellen: DCW®‑Bus, digitale Ein‑/Ausgänge
• Optionen: Erweiterung über externe Bedienelemente oder Schlüsselsysteme

Die kompakte Bauform ermöglicht die Installation auch in engen Einbausituationen. Durch die DCW®‑Bus‑Integration lässt sich das Terminal unkompliziert in bestehende dormakaba‑Systeme einbinden, ohne zusätzlichen Verdrahtungsaufwand für getrennte Versorgung oder Datenschnittstellen.

Service und Support

Die RGS stellt zu diesem Produkt umfangreiche Service‑ und Supportleistungen bereit. Hierzu gehören ausführliche technische Dokumentationen, Installations‑ und Wartungsanleitungen sowie Supportangebote durch qualifiziertes Fachpersonal. Ergänzend stehen Planungsunterlagen, Zertifikate und BIM‑Daten zur Verfügung – wichtig für Architekten, Planer und Errichter.

Ein Service‑Netzwerk unterstützt mit schneller Ersatzteillieferung, Inbetriebnahmehilfe und regelmäßigen Wartungsservices. Die modulare Struktur des Systems erlaubt darüber hinaus eine spätere Erweiterung oder Anpassung an neue Anforderungen, ohne dass Hardware ersetzt werden muss.
